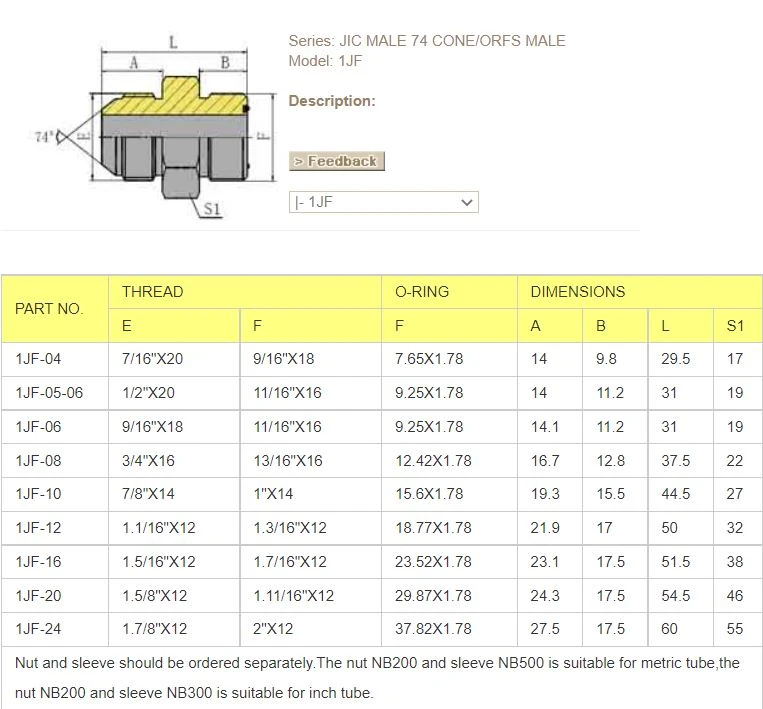

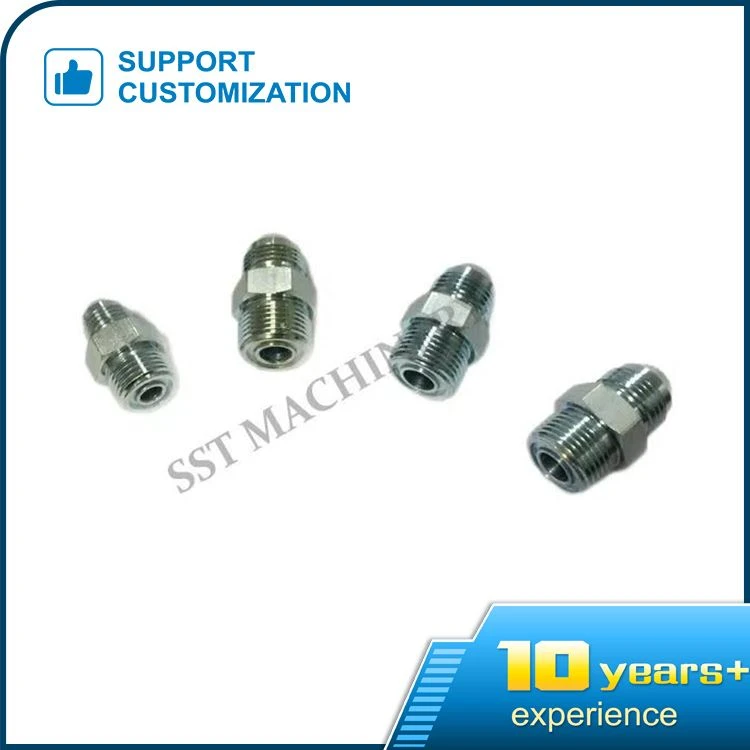

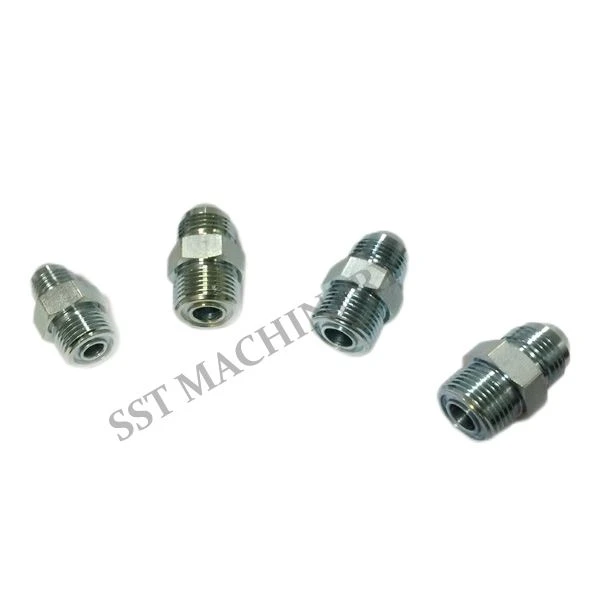

1JF millistykki

Hvað eru NPT festingar?

NPT tengingar innsigla rör fyrir vökva- og gasflutning. Þeir eru fáanlegir í járni og kopar fyrir lágþrýstingsnotkun og kolefni og ryðfríu stáli fyrir hærri þrýsting. Hægt er að bera kennsl á nafnpípustærð með því að mæla þvermál þráðarins líkamlega og draga síðan 1/4 ″ frá. NPT (eða National Pipe Taper) er bandarískur staðall fyrir mjókkandi þræði sem er mikið notaður á rör og festingar í yfir 100 ár.

NPT tengingar treysta á þráða aflögun - málm til málm þéttingarhönnun þar sem þræðir tenginna sjálfra myndast saman. Þessi hönnun er tilvalin fyrir staka samsetningu og ekki mælt með því þar sem tengingar verða settar saman og teknar í sundur oft vegna slits á þráðunum vegna aflögunar.

Ókostir þess að nota NPT festingar:

• Getur verið viðkvæmt fyrir stækkun á porti eða sprungum vegna ofherslna

• Getur gert það erfiðara að stilla löguðum tengjum rétt

• Þráður smurefni sem þarf getur valdið mengun kerfisins

• Henta ekki fyrir hæsta þrýsting

• Afköst þéttingar minnkar hratt við endursamsetningu og stærri stærðir eru líklegri til að leka vegna lekaleiðastærðar

Kostir þess að nota NPT festingar:

• Eru aðgengilegar

• Koma í miklu úrvali af stærðum, gerðum, samsetningum og efnum

• Mikið notað og vel þekkt

• Bjóða upp á einfalda samsetningu án þess að slöngur blossi upp, nota ermar eða setja inn þéttingar eða o-hringa

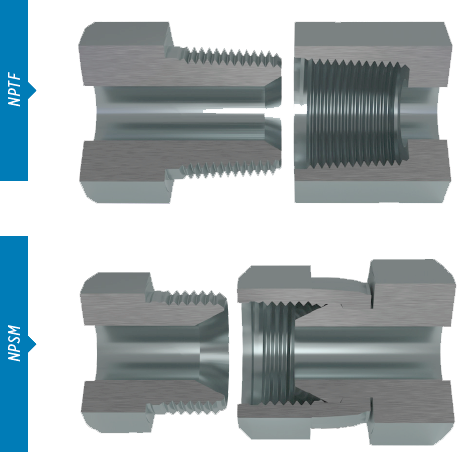

NPTF og NPSM þráðarstíll

Tvö af algengustu afbrigðunum af þessum pípuþráðastaðli eru NPTF og NPSM þráðarstíll.

Þar sem hefðbundin NPT-þráður er með lítið bil á milli topps og rótar þráðanna sem þarf að nota þéttiefni, leyfir NPTF-þráðarrótin ekki þetta bil. Það snertir og afmyndar þráðhlífina sem passar. NPTF, eða National Pipe Taper Fuel, stíltengingar eru mikið notaðar í vökvaorkukerfi. Þessi tegund af tengi er hönnuð til að veita þurra þráðþéttingu. Hins vegar er smurefni oft notað til að auðvelda samsetningu.

NPSM, eða National Pipe Straight Mechanical þræðir, finnast líka oft í vökvaorkukerfum. Kvenhlutinn inniheldur beinan, ómjókkaðan þráð með öfugum 30 gráðu halla á karltengi á sæti kvenkyns. Þetta er vélræn innsigli. Ef og NPTF karlkyns er rétt afskorin mun hann einnig sitja með NPSM kventengingu. Þau henta sérstaklega framleiðendum og notendum sem treysta á fjölhæfni.

NPT stílþræðir eru mjög svipaðir BSP, ákveðnum DIN stílum og öðrum þræðistílum utan Bandaríkjanna. Þótt sjónrænt sé mjög líkt, gerir munurinn á þráðum, halla og horni þá ósamrýmanlega, svo að gæta þarf að því að bera kennsl á tenginguna þína á réttan hátt til að búa til örugga og lekaþolna innsigli.
