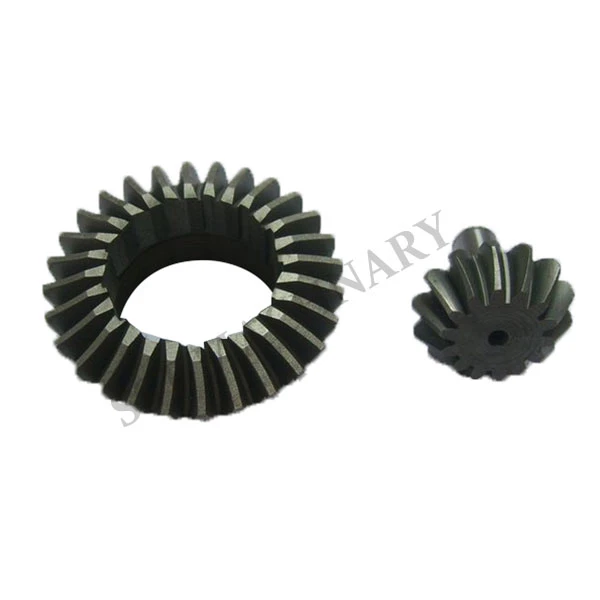

Bevel gír Pinion

Bevel gír snúðhjól:

SST vélknúin gírknúningur er keila með ytri óvolgefna geislamynduðum tönnum sem eru beinar, mjókka úr stærri til minni.

Stóri endinn á bevel pinion er botninn; lítill endinn á bevel pinion er toppurinn.

Halli hallans er mældur neðst (stærstu tennurnar).

Hugtakið bevel pinion eða bevel gear vísar til beina (eða spora) beygju. Það er í raun tapered spur gear.

Einnig er hægt að nota skágír til að breyta snúningsstefnu aflgjafa sem kallast míturgír.

Fyrir míturgír hafa inntaks- og úttakshnífagírar sama fjölda tanna.

M1, M2, M3, M4, M5, M6, M7, M8, PICTH4, PITCH, PITCH6, PICTH 8, PICTH 10, PICTH12

Einkennandi gírskiptingu er að draga úr topphæð tanna á litlum enda gírtanna og draga þannig úr möguleikanum á að tanntoppurinn sé of skarpur; Stærri flakaradíus tannrótarinnar er til þess fallinn að bæta burðargetu tannhjólatanna, endingartíma verkfæra og smurningu olíugeymslu. Það er almennt notað við létt álag og lághraða aðstæður.

Í almennum vélbúnaði er skurðhornið á milli tveggja öxla á snúningshjóli jafnt og 90 gráður (en það getur líka verið mismunandi). Eins og sívalur gír hafa skágír vísikeilur, aukakeilur, rótkeilur og grunnkeilur. Keilan hefur stóran enda og lítinn enda, og hringirnir sem samsvara stóra endanum eru kallaðir deilihringurinn (sem radíus er r), viðbótarhringurinn, rótarhringurinn og grunnhringurinn í sömu röð. Hreyfing par af skágírum jafngildir hreinni veltingu pars keilna.

Myndun tannsniðs á snúningshjóli er svipuð og sívals gír, en munurinn er sá að grunnkeilan er notuð í stað grunnhólksins. Eins og sést á myndinni til hægri er myndflöturinn S snertir grunnkeiluskrútuna. Þegar myndaflöturinn S rúllar eingöngu meðfram grunnkeilunni, myndast óeðlilegt yfirborð í geimnum með beinni línu OK á myndflötinum sem snertir ON á grunnkeilunni. Þetta yfirborð er tannsniðsyfirborð beins skábúnaðar. Staðsetning hvers punkts á beinu línunni OK er hvolf (e. hvolfi í hornpunkti O er punktur).
